50-мм осветительный патрон увеличиной дальности

[^Сайфулла]

День становится короче, ночь длиннее . Актуально . Имеемс в арсенале 50-мм осветительные патроныувеличеной дальности . Обзорчик .

50-мм реактивный осветительный патрон дистанционного действия

Предназначен для :

Освещение местности и целей в ночное время непосредственно перед боевыми порядками своих войск.Патрон обеспечивает возможность ведения прицельного огня в ночное время из танков и артиллерийских орудий на дальность до 1500 м (!!!) , а из стрелкового оружия - на все действительные дальности .

Патрон состоит из :

Пусковой трубки, воспламенительного устройства, ракеты дополнительных деталей: колпачка, усилителя пыжа, разрезного кольца и крышки. Пусковая трубка служит для размещения ракеты и воспламенительного устройства. На пусковую трубку надета металлическая манжета, служащая для изменения установки дистанционного устройства патрона в целях изменения дальности полета ракеты. Манжета имеет зуб, который через прорезь в пусковой трубке и в корпусе ракеты входит в вырез на боковой поверхности установочного кольца дистанционного устройства. Ракета состоит из алюминиевого корпуса, реактивной части с дистанционным устройством, вышибного заряда, осветительной звездки с парашютом и головного колпачка. Диаметр звездки - 38.8 мм, длина - 80 мм, масса - 154 г.

Фото :










Способ применения :

При выдергивании вытяжного шнура срабатывает КВ, в результате чего воспламеняется пороховая шашка из нитроглицеринового пороха и воспламенительная звездка. Ракета вылетает из пусковой трубки и летит в заданном направлении. После сгорания воспламенительной звездки, загорается замедлительный состав дистанционного устройства, затем цилиндрик из пиротехнического состава и вышибной заряд. Последний воспламеняет осветительную звездку и выбрасывает ее из корпуса ракеты. При установке патрона на 800 метров воспламенение осветительной звездки происходит через 7-9 с после выстрела на удалении приблизительно 800 м. При установке патрона на дальность 1200 м осветительная звездка загорается через 13-15 с после выстрела на удалении приблизительно 1200 м. При отстреле патрона на 800 м под углом 30-35 градусов воспламенение осветительной звездки происходит на высоте приблизительно 200-250 м. Такая же высота подъема соответствует отстрелу патрона на 1200 м при угле 40-45 градусов.

Запрещается :

- направлять на людей
- отстреливать патрон не в установленном угловом диапазоне
- отстреливать патрон людям , не прошедшим инструктаж
- отстреливать патрон без применения упора (см. картинку ):



Устройство 50-мм реактивного патрона аналогично реактивным патронам 40-мм и 30-мм калибров.
Но он наиболее мощный, реже встречается - может любителям пиротехники будет интересно.
Данные по натурному образцу:
масса ракеты "стартовая" - 622 г
масса пороховой шашки - 75,6 г
масса звездки с парашютом - 227 г
диаметр парашюта - 50 см

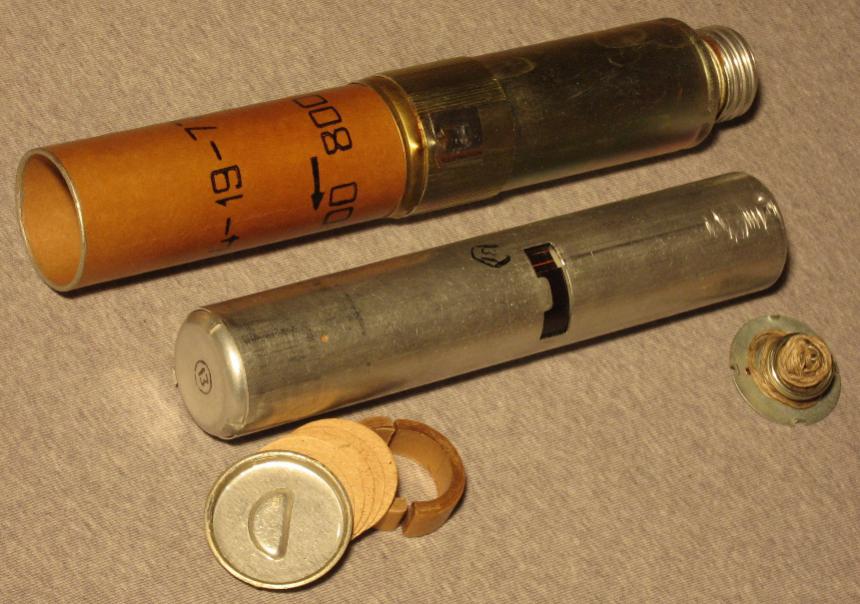

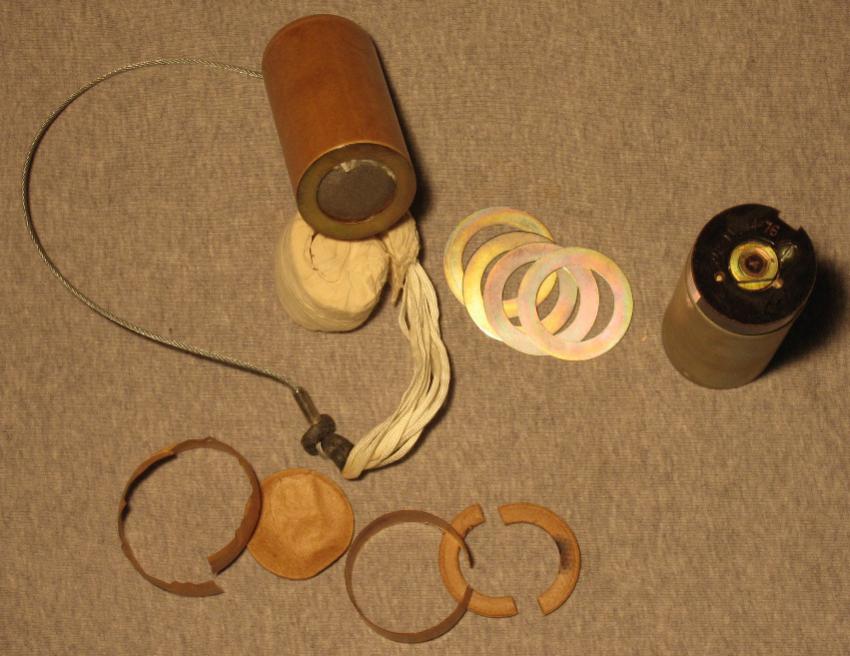

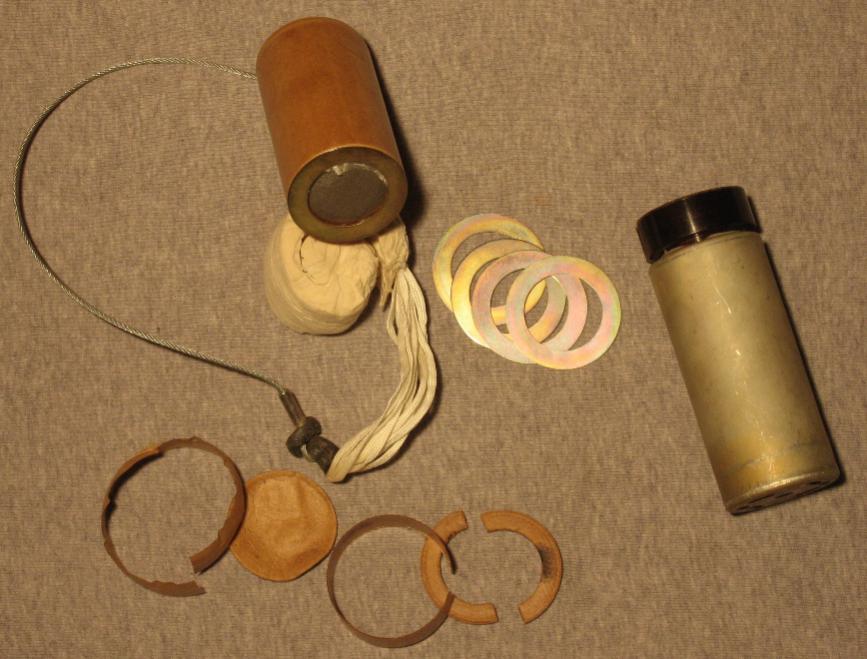

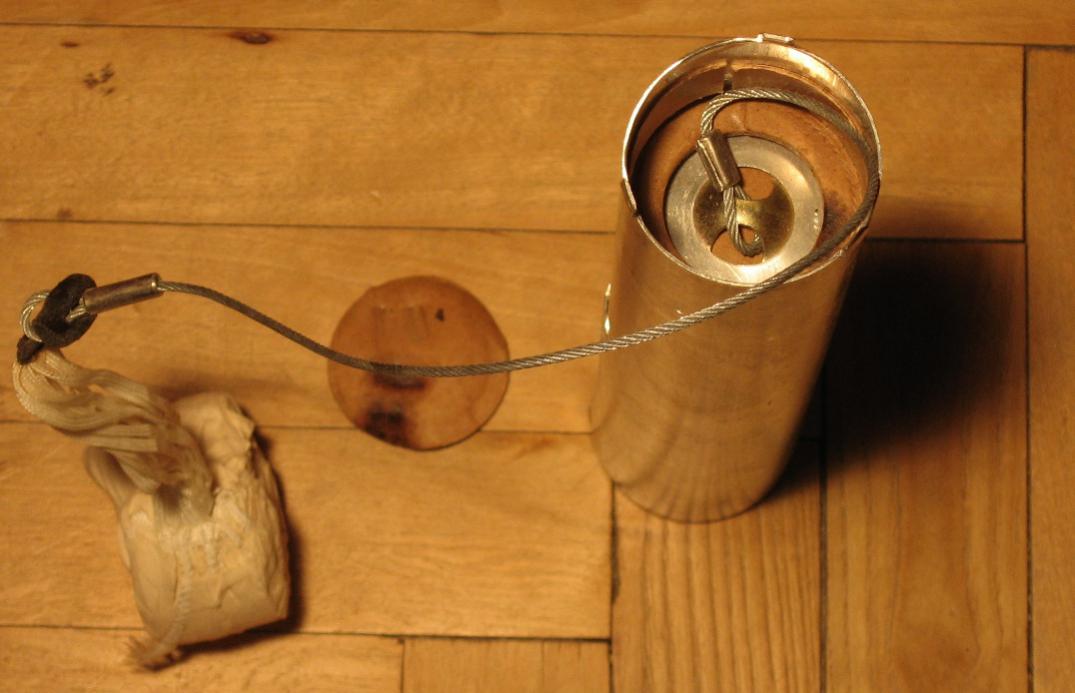

Общий вид и содерживое ракеты (звездка с парашютом, двигатель с дистанционным устройством, прокладки):

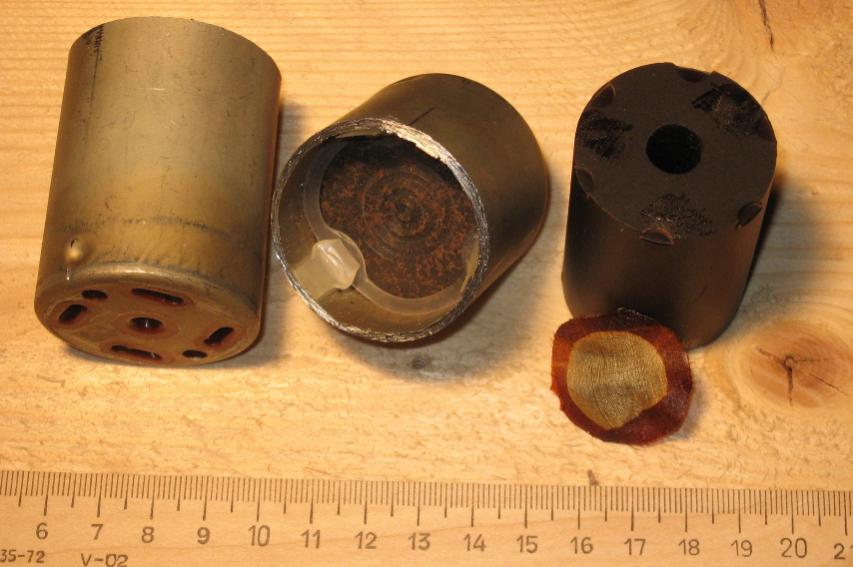

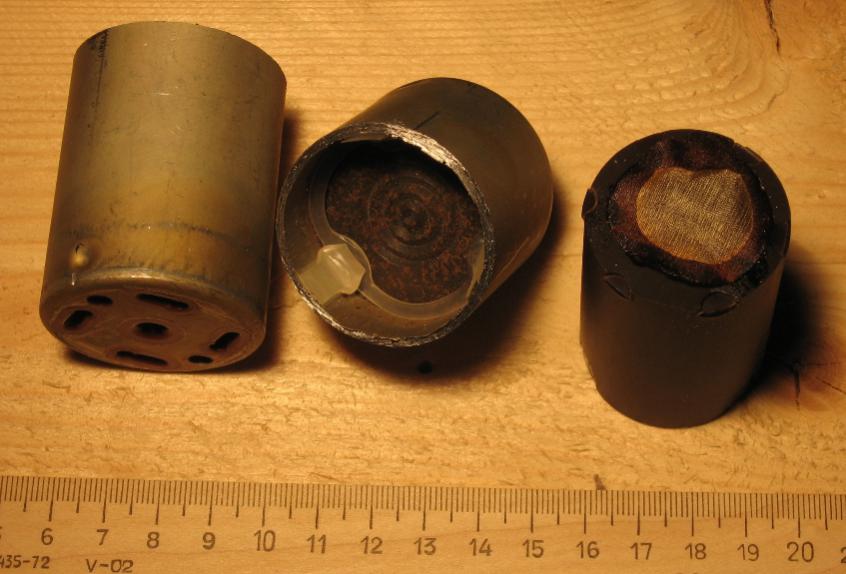

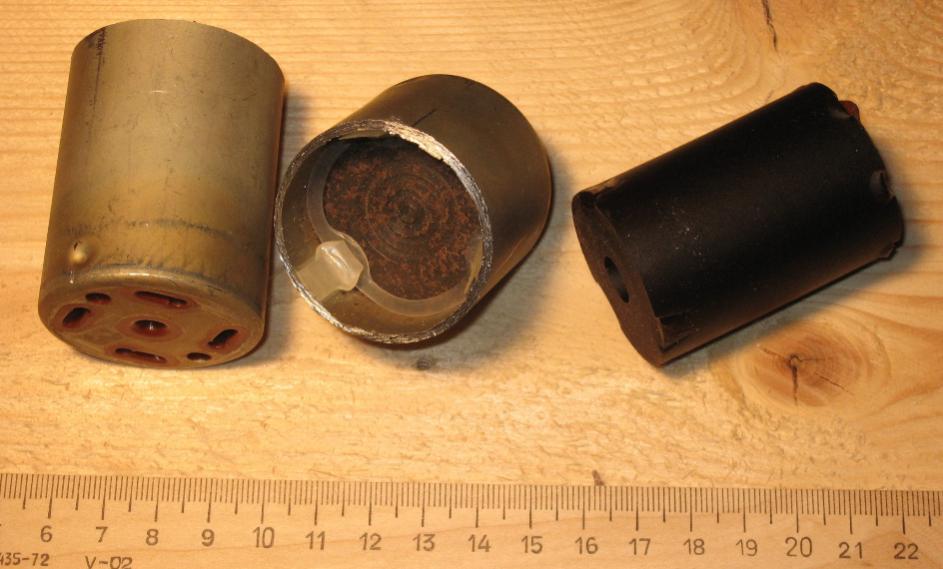

Двигатель и пороховая шашка. Синтетический кружок с усилителем (0,53 г дымного пороха) приклеен к нижнему торцу шашки, обращенному к соплам:

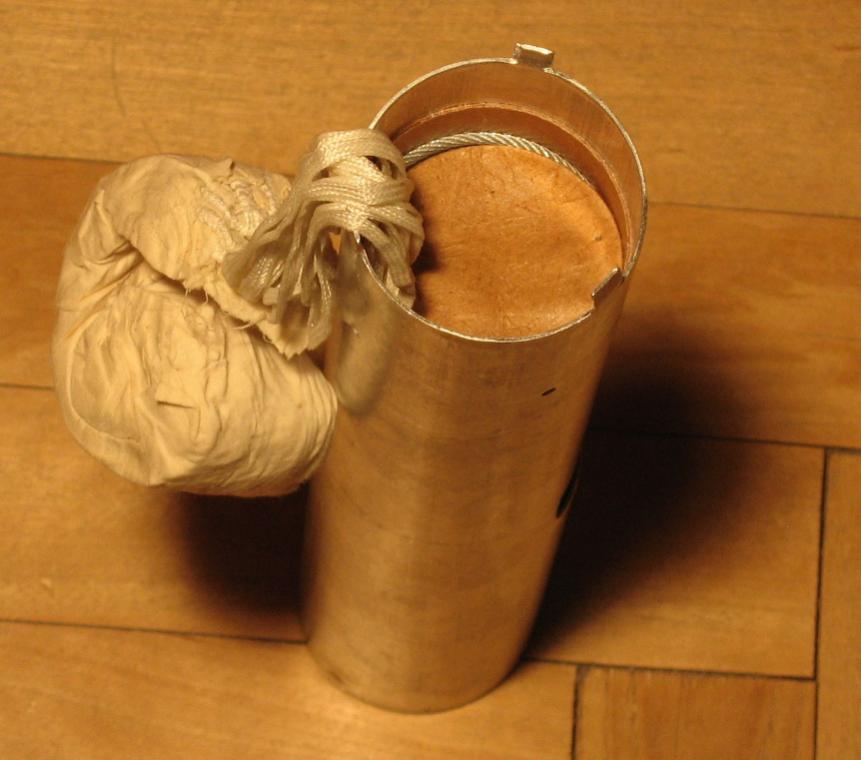

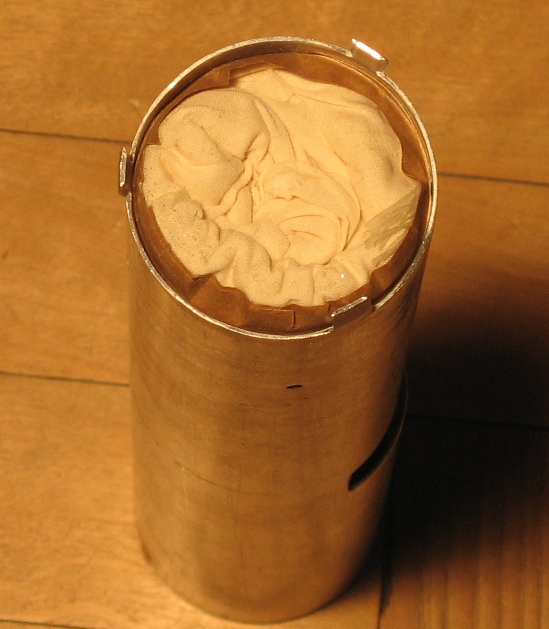

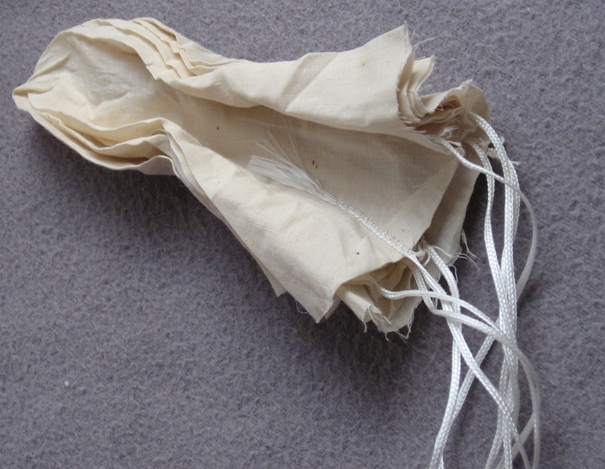

Укладка парашюта. В отличие от 40-мм патронов здесь парашют запрессован. Вручную так не уложить:

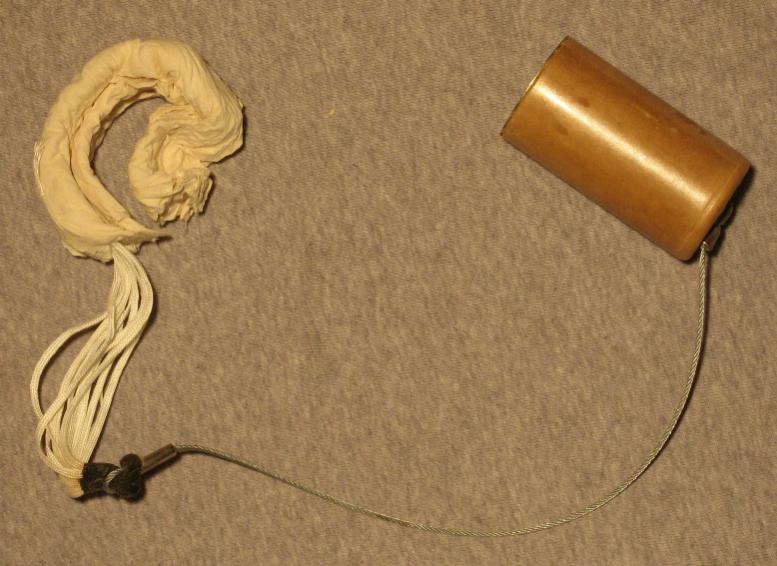

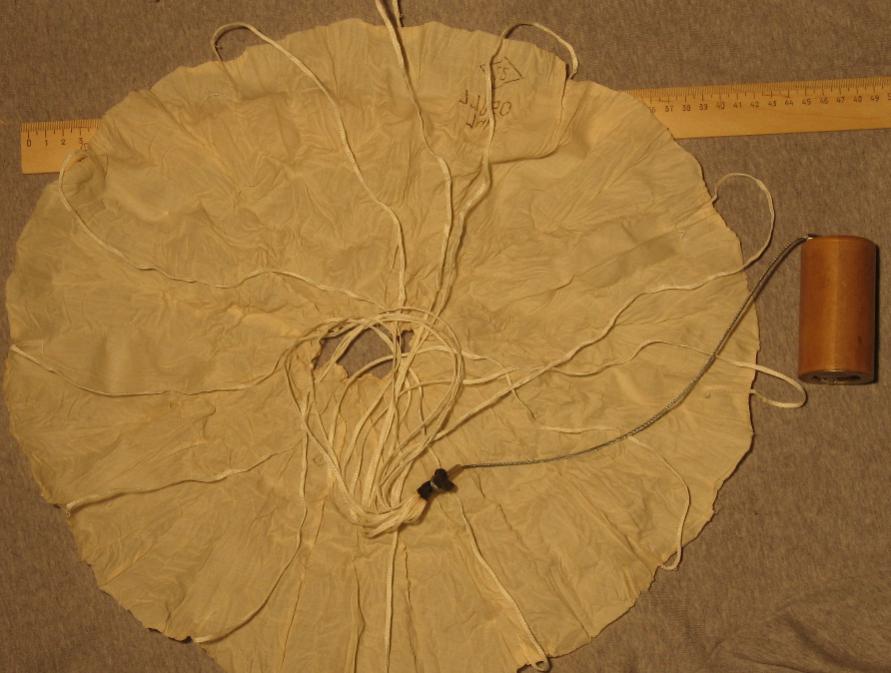

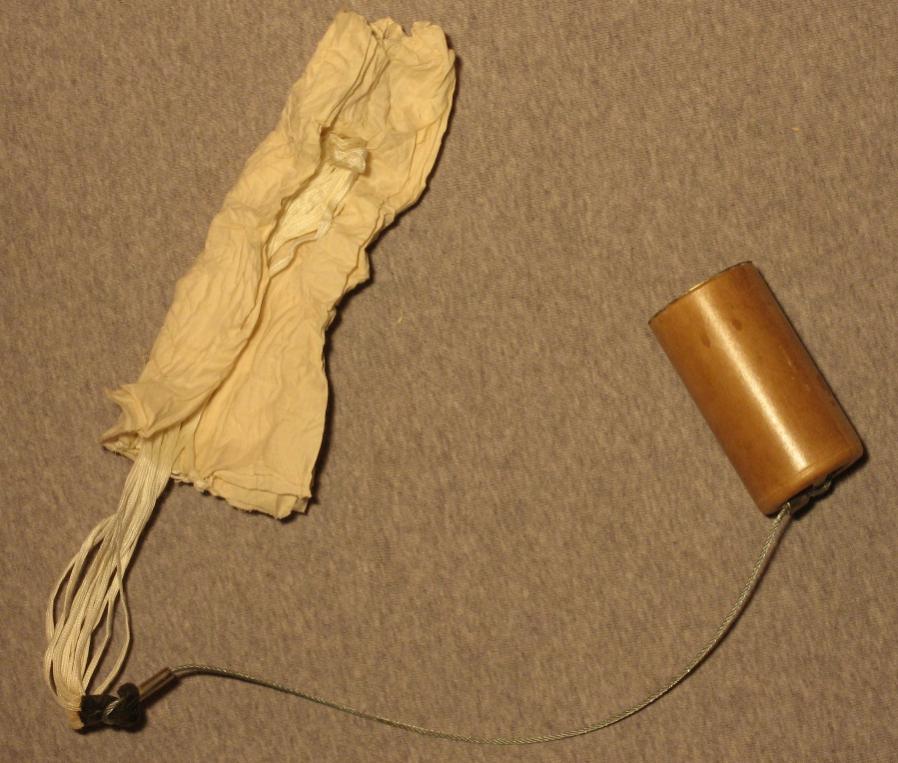

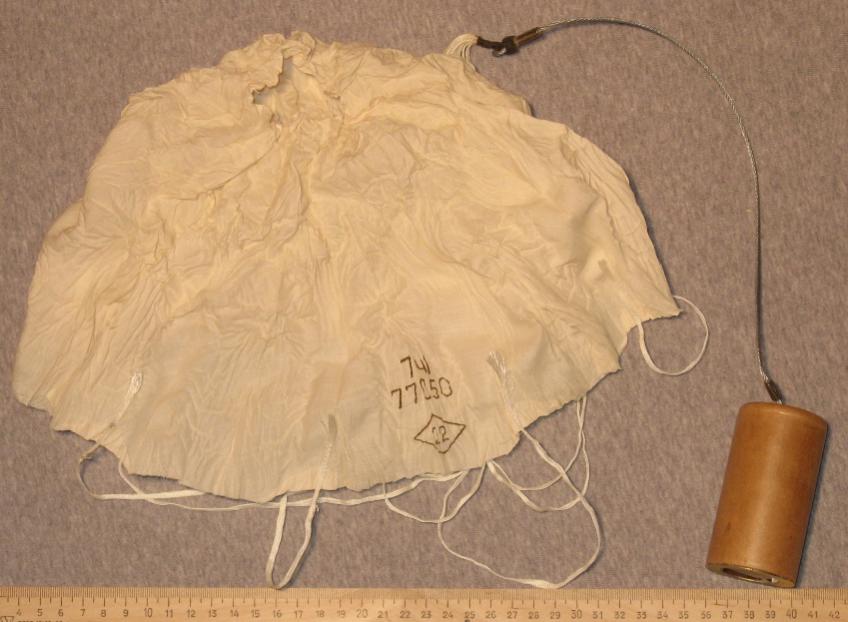

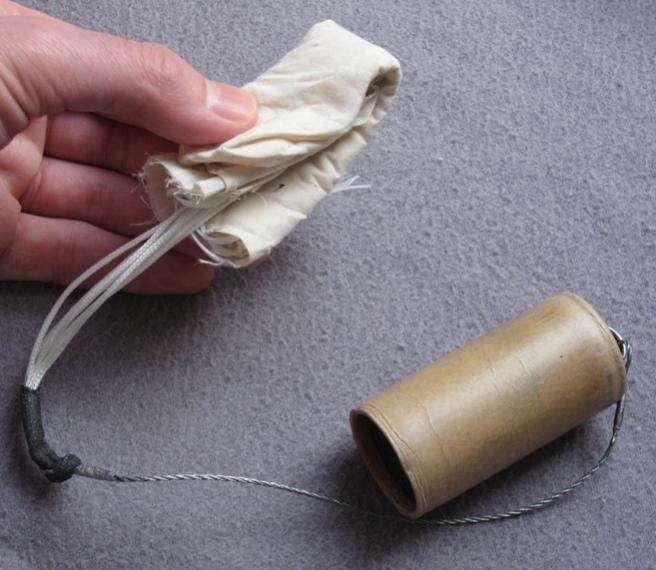

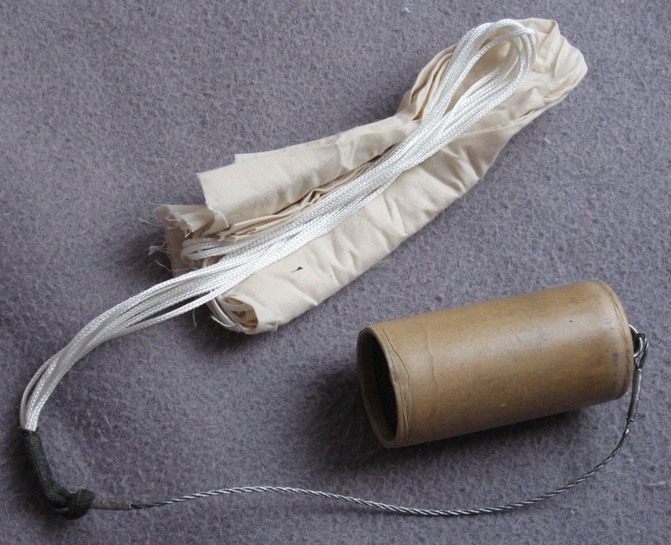

Собственно укладка парашюта :

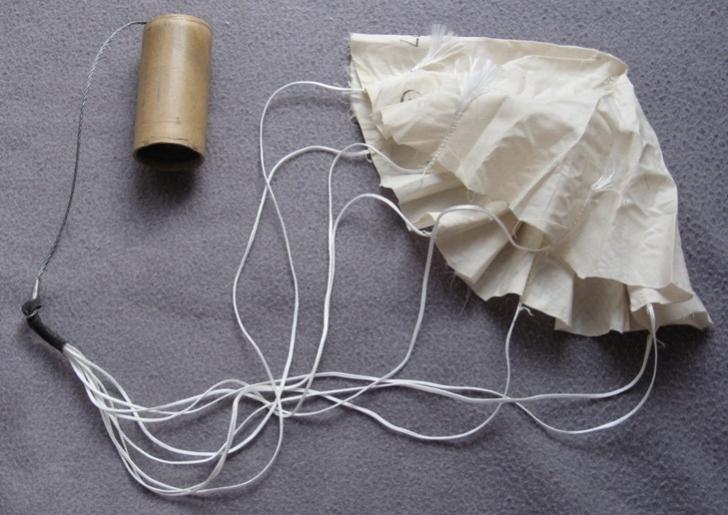

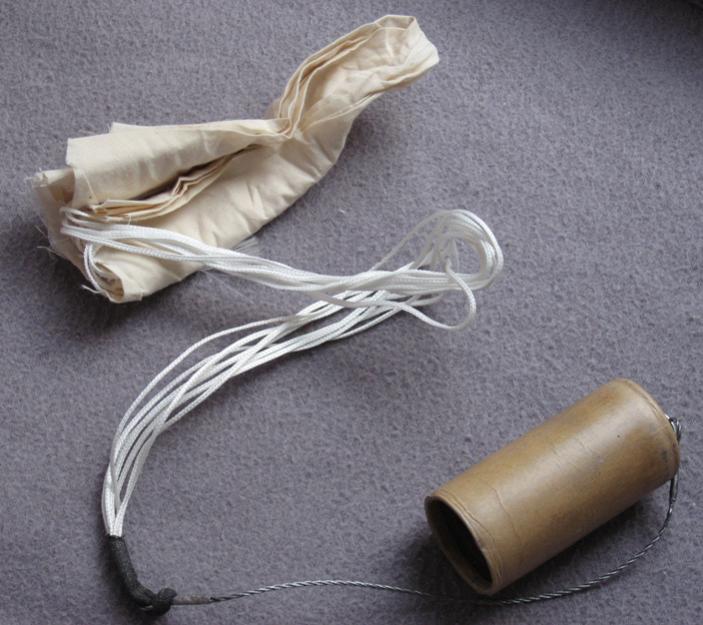

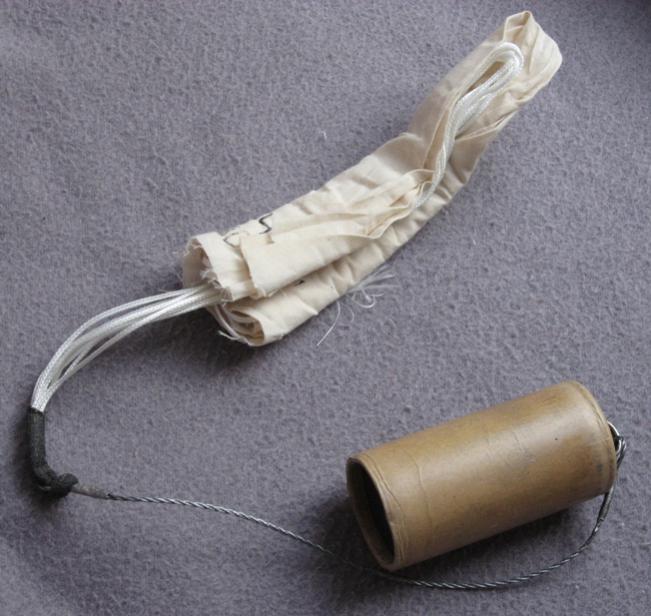

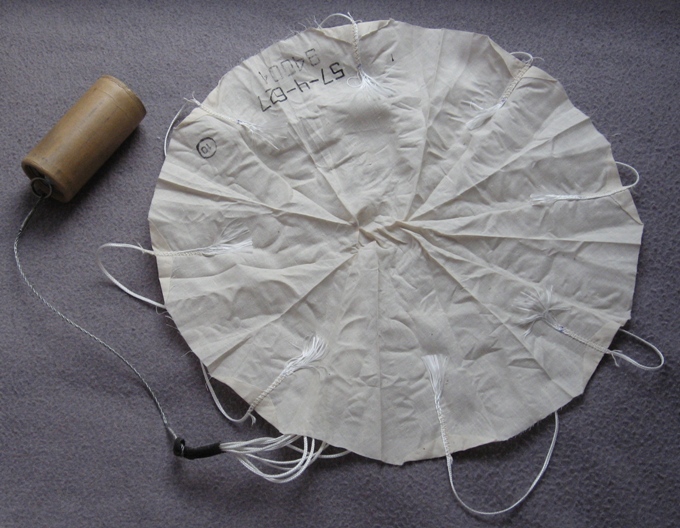

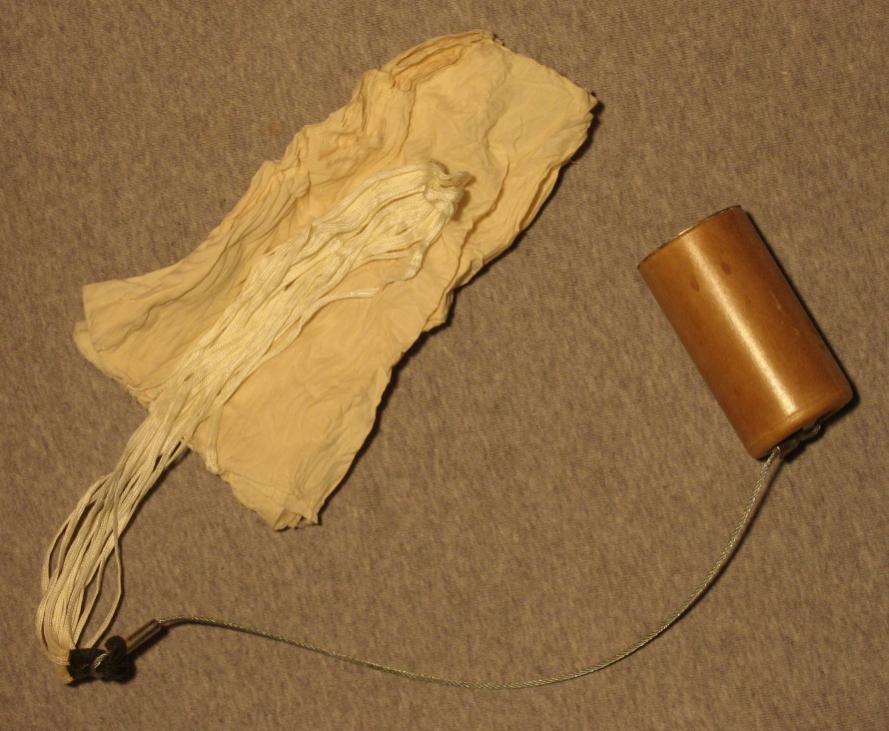

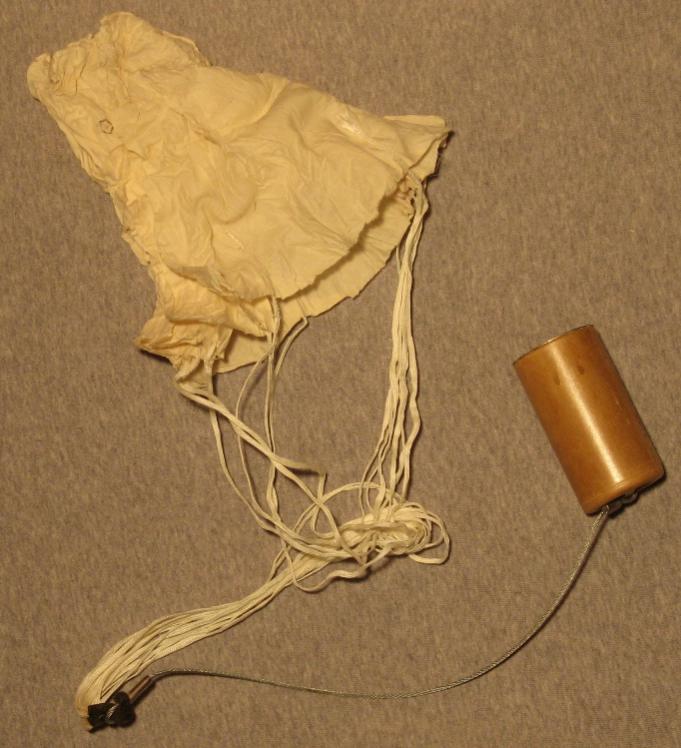

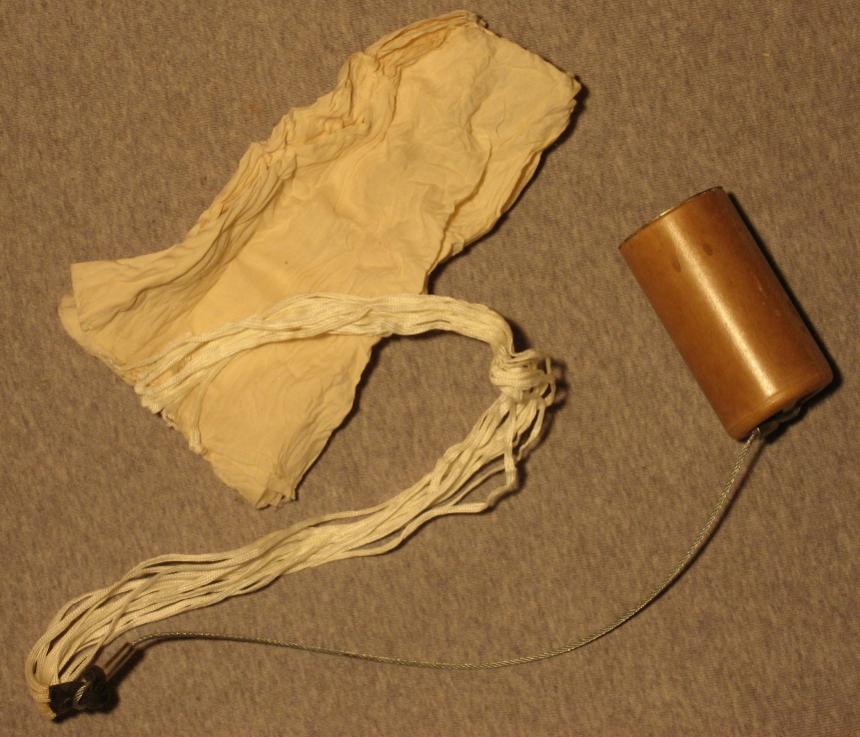

Для сравнения - парашютная звездка 40-мм реактивного патрона.
Устройство практически идентично.
Отличия - отсутствие отверстия в куполе и 8 строп вместо 12-ти:
